Concepto y funciones

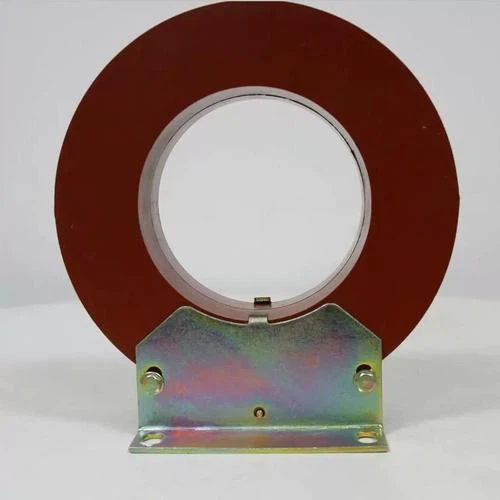

Un transformador de corriente de secuencia cero-(CCT)es un dispositivo de orificio pasante-de una sola-vuelta que se utiliza para monitorear la corriente de secuencia cero-en sistemas de energía.
Un transformador de corriente de secuencia cero es un componente central de los dispositivos de protección de energía y se utiliza principalmente para la detección de fallas a tierra, protección contra fugas y monitoreo de aislamiento.
Este dispositivo activa la protección al detectar la suma vectorial de corriente trifásica-(corriente de secuencia cero-). Se puede vincular con dispositivos de selección de línea de tierra de baja-corriente, dispositivos de desafinación basados en microcomputadoras-y dispositivos de protección de relés para implementar advertencias de fallas y funciones de apagado de energía.
Su estructura utiliza un núcleo toroidal y un devanado secundario encapsulado en una carcasa de resina epoxi o caucho de silicona, lo que proporciona resistencia a la humedad y a la contaminación. Las opciones de montaje incluyen opciones de tipo integral y dividido-.
Este producto utiliza tecnología de bobina Rogowski para convertir señales de corriente-en-voltaje, cubriendo niveles de voltaje de 0,4 kV a 66 kV y entornos operativos de -10 grados a 40 grados.
Admite detección de frecuencia de red de 50 Hz y su sensibilidad y linealidad cumplen con los requisitos de varios modos de funcionamiento del sistema de energía, incluidos puntos neutros conectados a tierra y no conectados a tierra. Se utiliza ampliamente en redes inteligentes, tránsito ferroviario, sistemas eléctricos de edificios y monitoreo de equipos industriales.
Concepto y funciones

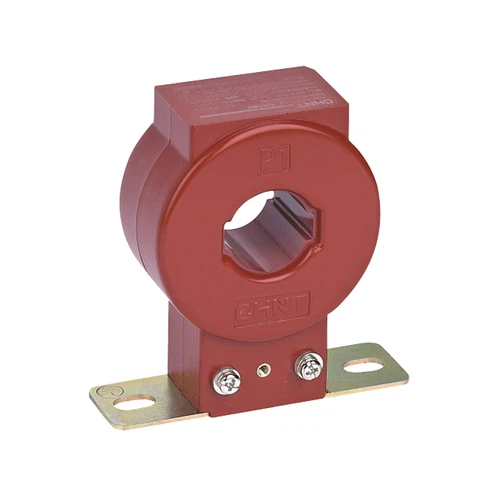

un transformador de corrienteUtiliza el principio de inducción electromagnética para convertir grandes corrientes primarias en corrientes secundarias más pequeñas para su medición.
Un transformador de corriente consta de un núcleo de hierro cerrado y devanados. Su devanado primario tiene un número reducido de vueltas y está conectado en serie con el circuito a medir.
Por lo tanto, toda la corriente del circuito siempre fluye a través de él.
El devanado secundario tiene mayor número de vueltas y está conectado en serie con el instrumento de medición y el circuito de protección.
Durante el funcionamiento, el circuito secundario del transformador de corriente siempre está cerrado, lo que da como resultado una impedancia muy baja entre las bobinas en serie del instrumento de medición y el circuito de protección, y el transformador de corriente funciona en un estado cercano a un cortocircuito.
Un transformador de corriente convierte una corriente primaria grande en una corriente secundaria más pequeña para su medición; el circuito secundario no puede estar en circuito abierto-.
Comparaciones
Un transformador de corriente de secuencia cero-CCT versus un transformador de corriente
|
Característica |
Transformador de corriente estándar (CT) |
Transformador de corriente de secuencia cero-(ZSCT) |
|
Propósito principal |
Medición (medición, instrumentación) y Protección (sobrecorriente, protección contra fallas) |
Protección dedicada (detección de fallas a tierra, es decir, corrientes de fuga a tierra) |
|
Corriente detectada |
Corrientes de fase (Ia, Ib, Ic) o corrientes de línea |
Corriente de secuencia-cero (I₀), la suma vectorial de tres-corrientes de fase (Ia + Ib + Ic) |
|
Principio de funcionamiento |
Mide la corriente en un solo conductor. |
Mide la suma vectorial de corrientes en las tres fases (y a veces en el neutro) simultáneamente. |
|
Clave estructural |
Un solo núcleo, a través del cual pasa un solo conductor primario. |
Un solo núcleo grande, los tres (o cuatro) conductores primarios pasan juntos. |
|
Estado normal |
El secundario genera una corriente proporcional a la corriente de carga primaria. |
En condiciones de equilibrio, la producción secundaria es teóricamente cero. |
|
Estado de falla |
Funciona cuando la corriente excede un-valor preestablecido. |
Funciona cuando una falla a tierra crea un desequilibrio, lo que resulta en una corriente de secuencia cero-(I₀). |
|
Aplicaciones típicas |
Conectado a amperímetros, vatímetros, relés de sobrecorriente. |
Conectado a relés de falla a tierra, interruptores de circuito de falla a tierra (GFCI/RCD) y sistemas de monitoreo de aislamiento. |
