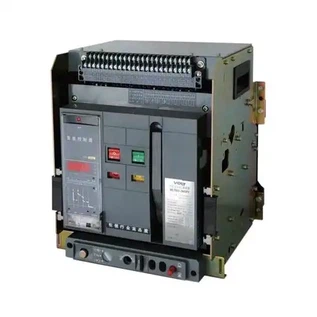

¿Cómo entender los parámetros de un disyuntor de marco?

Analizar los parámetros de unmarco cortacircuitosrequiere centrarse en los parámetros de configuración de corriente del marco, corriente nominal y protección, como se detalla a continuación:

Corriente de cuadro (Iu)

Definición: El valor máximo de corriente quecortacircuitos el marco puede soportar, determinando las dimensiones físicas del equipo y las especificaciones del conductor portador de corriente-.

Función: Asegura la máxima coincidencia de corriente nominal de la unidad de disparo instalada, apoyando la expansión funcional.

Ejemplo: en el modelo NSX100N-TM80D, el número 80 en el cuadro amarillo indica una corriente de cuadro de 80 A.

Corriente nominal (pulg.)

Definición: la corriente máxima para un funcionamiento estable-a largo plazo de la unidad de control, según el estándar GB/T14048.2, verificado mediante pruebas de aumento de temperatura.

Función: Limita la corriente de carga de la línea, evitando el sobrecalentamiento y el envejecimiento de los contactos.

Ejemplo: En el mismo modelo, el número 100 en el cuadro verde indica una corriente nominal de 100A.

Parámetros de configuración de protección

Protección contra sobrecarga: el rango de corriente de configuración suele ser de 1,05 a 1,2 veces la corriente nominal (por ejemplo, 105 a 120 A para una carga de 100 A).

Protección contra cortocircuitos: la corriente de disparo instantánea (Ic) debe ser mayor que la corriente de cortocircuito máxima-y la corriente de retardo de cortocircuito (Is) debe ser de 5 a 10 veces la corriente nominal (por ejemplo, 1000 a 2000 A para un disyuntor de 200 A).

Relación: Corriente de cuadro Mayor o igual a Corriente nominal Mayor o igual a Corriente de ajuste (Iu Mayor o igual a In Mayor o igual a Is).

Selección: asegúrese de que la corriente del marco sea mayor o igual a la corriente de línea máxima (incluida la corriente de cortocircuito-), que la corriente nominal coincida con los requisitos de carga y que los parámetros de configuración de protección cubran escenarios de falla.

Evite referirse únicamente a la corriente máxima teórica; El funcionamiento real requiere considerar el aumento de temperatura y la vida útil del equipo.

La selección debe combinarse con los cálculos de corriente de cortocircuito-del sistema para garantizar que la capacidad máxima de interrupción de cortocircuito-(Icu) sea mayor o igual que la corriente máxima de cortocircuito-.

Al analizar los parámetros anteriores, la aplicabilidad y el rendimiento de protección deldisyuntor de marcopuede ser evaluado sistemáticamente.
