Aparamenta KYN28-12
KYN28-12es un tablero de distribución de voltaje medio-extraíble,-revestido de metal y estandarizado para interiores.diseño (cumple con IEC 62271-200).
Los modelos específicos de componentes pueden variar según el fabricante, pero sus funciones funcionales son consistentes.
KYN28-12El equipo de interruptor cerrado de metal-con armadura para interiores es adecuado para sistemas de alimentación trifásicos-CA de 50 Hz, 7,2 ~ 17,5 kV con barra colectora simple y sistema de alimentación seccionado con barra colectora simple, con una función perfecta de "cinco-pruebas".
La parte extraíble del armario de distribución puede equiparse con un disyuntor de vacío extraíble o un contactor de vacío, un carro de aislamiento, un carro PT y otros componentes.
Tabla resumen de componentes clave deAparamenta KYN28-12
Elige el plan que más te convenga.
|
Nombre del componente |
Disyuntor de vacío
Transformador de corriente
Transformador voltaje
Interruptor de puesta a tierra
Fusible de alto-voltaje
Descargador de sobretensiones / Protector de sobretensión
Dispositivo indicador de alto-voltaje
|
Serie de modelos comunes |
VS1(China genérica),
VD4(TEJIDO),
VB2(Siemens),
EV12(Schneider)
LZZBJ9-10
AS12(TEJIDO)
LMZ(Tipo de barra colectora)
JDZ(J)10,
JDZX10
(con bobinado residual)
JN15
(Tipo manual más común)
XRNP-12(para protección PT),
XRNT-12(para protección de transformadores)
HY5WZ-17/45(Pararrayos de óxido de zinc),
PTB(Protector de sobretensión combinado)
GSN, DXNserie (el sufijo 'Q' indica con enclavamiento)
|
Función primaria |
Núcleo de control y protección: Conecta/interrumpe el circuito en condiciones normales; se dispara automáticamente durante fallas (sobrecorriente, cortocircuito-).
Transformación y medición de corriente: Reduce la corriente primaria (p. ej., 1000 A) a un valor secundario estándar (5 A o 1 A) para medidores y dispositivos de protección.
Transformación y medición de voltaje:
Reduce el voltaje primario (10 kV) a un voltaje secundario estándar (100 V) para relés de medición, medición y protección.
Conexión a tierra de seguridad: Proporciona una conexión a tierra visible para el circuito principal durante el mantenimiento para garantizar la seguridad del personal.
Protección de copia de seguridad contra cortocircuitos-:
Protege los transformadores de voltaje o los transformadores auxiliares fundiéndolos rápidamente durante fallas internas.
Protección contra sobretensión:
Limita las sobretensiones transitorias (rayos, conmutación) para proteger el aislamiento.
Indicación de estado y bloqueo de seguridad: Indica visualmente el estado del circuito activo (LED/lámparas de neón). Proporciona contactos para enclavar el seccionador de tierra.
|
Ubicación típica en el gabinete |
Montado en uncamión extraíble.
Posiciones: "Servicio", "Prueba", "Desconectado"
Instalación fija
en el compartimento de cables o en la pared trasera.
El conductor principal pasa por su centro.
Montado en un dedicadocamión PTo fijado en el compartimento de cables/barras.
Fijadoen el compartimento de cables, conectado a la terminación del cable. Enclavado mecánicamente con el disyuntor.
Serie-conectadacon el PT, ya sea en el camión PT o en un compartimento fijo.
Instalado en elbarra colectoraocompartimento para cables, conectado entre fase y tierra.
Unidad de visualización en elpuerta principal; sensores en cables o barras colectoras.

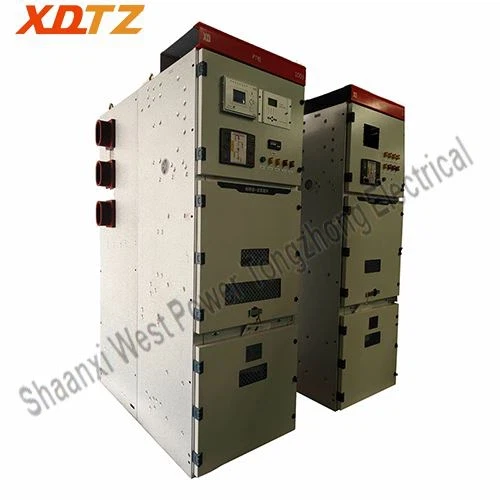

Muestra de imágenes del cuadro KYN28-12
