¿Cuáles son los principios para el uso de transformadores de corriente?

Lo explicaré desde varias dimensiones: división de devanados, adaptación de carga, características transitorias, configuración del circuito y gestión de operación y mantenimiento:

Los devanados de grado de medición-deben garantizar que el error compuesto y el error de fase bajo la corriente nominal cumplan con los requisitos de precisión de medición, y que su densidad de flujo magnético central esté diseñada para ser relativamente baja. Los devanados de grado de protección-se centran en las características de saturación transitoria y el voltaje del punto de inflexión en condiciones de alta corriente de corto-tiempo. Las estructuras centrales y los parámetros de excitación de los dos son diferentes; Está estrictamente prohibido conectar devanados de medida a circuitos de protección, ni se pueden utilizar devanados de protección para una medición precisa. Para transformadores de corriente de múltiples-tomas y múltiples-devanados, el cableado físico de cada circuito debe estar separado para evitar interferencias de acoplamiento electromagnético.

Primero, es necesario distinguir entre impedancia nominal e impedancia operativa real. La impedancia total del circuito secundario, incluidos medidores, cables, terminales del adaptador y conectores, no solo debe ser menor que la impedancia de carga nominal, sino que también la caída de voltaje del cable debe calcularse en función de la distancia de instalación. Para cableado de larga-distancia, se deben seleccionar cables secundarios-de sección grande y se debe controlar la resistencia de contacto del circuito. En segundo lugar, las diferentes clases de precisión de los transformadores de corriente (CT) corresponden a diferentes rangos de carga. Los CT de medición de precisión deben funcionar entre el 25% y el 75% de su carga nominal; cargas excesivamente bajas aumentarán el error de ángulo de fase y el error de relación. Además, cuando se conectan varios instrumentos en serie, la carga total debe verificarse según el principio de superposición de impedancias; Está prohibido conectar ciegamente dispositivos externos en serie.

Cuando el sistema experimenta cortocircuitos en el extremo cercano, reconexión o conmutación de transferencia automática, se debe seleccionar el transformador de corriente de protección tipo TPS/TPY/TPZ adecuado en función de la corriente de cortocircuito múltiple y de la duración del cortocircuito. Los CT ordinarios de clase P-no pueden suprimir la saturación transitoria, lo que provoca un mal funcionamiento o una falla en el funcionamiento. Simultáneamente, se debe verificar el coeficiente límite de precisión nominal del transformador para garantizar que el núcleo no se sature profundamente bajo la corriente máxima de cortocircuito-del sistema. Para sistemas de alto-voltaje, los parámetros de corriente de estabilidad dinámica y estabilidad térmica también deben verificarse para que coincidan con la energía de impacto del cortocircuito-del lado primario.

Las ubicaciones de conexión a tierra tienen requisitos específicos: para equipos exteriores y aparamenta de alto-voltaje, el punto de conexión a tierra secundario del CT debe configurarse uniformemente en un único-punto de conexión a tierra en el panel de protección/panel de medición de la sala de control. Está estrictamente prohibida la conexión a tierra repetida en el lado del gabinete o de la caja de terminales para evitar interferencias introducidas por diferencias de potencial de tierra. Para circuitos de protección diferencial y protección diferencial de bus, además de la conexión a tierra convencional, el método de conexión a tierra de los circuitos secundarios de los TI en ambos lados debe ser consistente para evitar la circulación de corriente. Además, están estrictamente prohibidos los interruptores de aislamiento y los fusibles desconectables en los circuitos secundarios. Si se requieren terminales de prueba adicionales, se deben seleccionar bloques de terminales de prueba dedicados con función de cortocircuito-para garantizar que el circuito permanezca en cortocircuito-durante la extracción y prueba del medidor.

En primer lugar, para la selección del transformador de corriente, lo ideal es que la corriente de carga de funcionamiento normal esté entre el 40 % y el 100 % de la corriente primaria nominal del CT. Cuando la carga está constantemente por debajo del 20 % de la corriente nominal, se recomienda seleccionar un CT optimizado con característica de carga baja-para mejorar la precisión bajo cargas ligeras. Para circuitos con cargas extremadamente fluctuantes, se debe priorizar-transformadores de corriente de amplio rango. En segundo lugar, en escenarios de operación en paralelo y de múltiples circuitos en paralelo, los CT en el mismo grupo deben garantizar una relación de transformación, precisión y características de excitación consistentes para evitar corrientes desequilibradas. En tercer lugar, la adaptabilidad ambiental es crucial. En entornos exteriores, de alta-humedad, polvorientos y corrosivos, la selección debe basarse en los niveles de protección y aislamiento, y los cables secundarios deben protegerse para evitar fallas latentes causadas por la degradación del aislamiento.

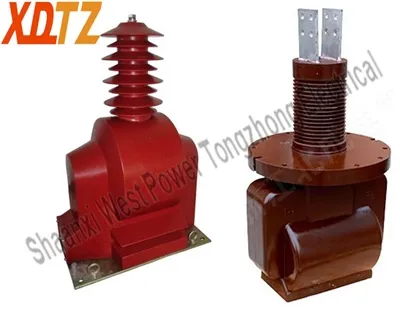

Transformador de corriente LVZW-35 Es un sensor que se utiliza para medir corrientes grandes en un sistema de 35 kV. Se utiliza principalmente en subestaciones, sistemas de energía y equipos eléctricos. El transformador adopta un tipo de núcleo magnético, que se caracteriza por una alta linealidad, una fuerte capacidad anti-interferencia, un tamaño pequeño y una estructura simple. Es un transformador de corriente con un rendimiento de costo muy alto.

Parámetro técnico :

1.Tensión nominal: 40,5 kV
2.Corriente primaria: 50-1200A
3.Corriente secundaria: 5/1
4. Nivel de medición: 0,2/0,2 S/0,5/0,5 S
5. Nivel de protección: 5P/10P
6.Método de instalación: instalación vertical;
7.Rango aplicable: utilizado con disyuntores y transformadores de 35 kV.
8. Ventajas del producto: seguro y confiable, alta precisión de medición, amplio rango de medición, tamaño pequeño, peso liviano, buen rendimiento dinámico, bajo consumo de energía, estandarización conveniente del equipo, monitoreo y control automáticos fáciles de realizar.
