¿Cuál es la relación central entre las características mecánicas y el rendimiento eléctrico de los interruptores de circuitos de vacío?
Las características mecánicas de los interruptores de circuito de vacío están estrechamente relacionadas con el rendimiento eléctrico, y su relación central se refleja en las características de movimiento de apertura, la distancia de apertura y la presión de contacto . El siguiente es un análisis clave:
1. Características de movimiento de apertura
Velocidad de apertura
Las características mecánicas tienen el mayor impacto en el rendimiento eléctrico, y la velocidad de apertura es el indicador de núcleo y principalmente optimización de la velocidad de movimiento dentro de los 6 mm iniciales para acortar el tiempo extinguido de arco .
Influencia de la vibración mecánica
El tiempo de extinción de arco de la fase de apertura trasera es 5 ms más larga que la de la primera fase de apertura .
2. Distancia de apertura, presión de contacto y diseño de distancia de apertura
La distancia de apertura debe equilibrar el voltaje de la resistencia y la capacidad de ruptura: la distancia de apertura de los interruptores de circuito de vacío de 10 kV suele ser 8-12 mm, y 35kV es 30-40 mm . demasiado pequeño puede reducir el nivel de voltaje de la resistencia, demasiado grande, acortará la vida de las ab ya sea
Presión de contacto
Está determinado por la fuerza de cierre autocruzador (presión atmosférica) y la presión externa, y es necesario garantizar un buen contacto eléctrico entre los contactos móviles y estáticos .
3. La influencia de las características mecánicas en el rendimiento eléctrico
Capacidad de ruptura: el valor de corte de la última fase es un múltiplo de la primera fase (porque la densidad de vapor de metal es alto en un espacio pequeño), pero el tiempo de arco de la primera fase es demasiado largo, lo que hará que el entorno de extinción de arco de la última fase se deteriore .
Confiabilidad: las características mecánicas estables pueden garantizar la fiabilidad de romper y evitar accidentes eléctricos causados por fallas mecánicas .
Los interruptores de circuito de vacío deben optimizar la velocidad de apertura, diseñar razonablemente la distancia de apertura y la presión de contacto, y darse cuenta de la optimización coordinada del rendimiento mecánico y eléctrico para garantizar la confiabilidad operativa .

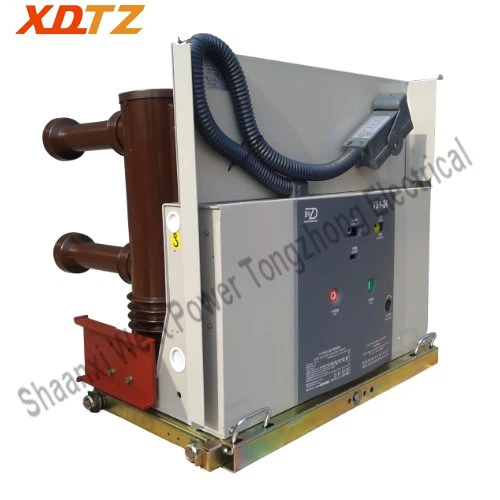

VS 1-24 interruptor de circuito de vacíoporShaanxi West Power Tongzhong Electrical Co ., Ltd .es un equipo interior para voltaje nominal de 24 kV, AC trifásico 50Hz . Es adecuado para proteger y controlar equipos eléctricos en empresas industriales y mineras, centrales eléctricas y subestaciones . M 2- E 2- C 2.
El interruptor del circuito presenta un cilindro aislado compuesto, operación de almacenamiento de energía de resorte y propulsión de tornillo . Se caracteriza por su tamaño compacto y operación confiable . Además, se puede adaptar fácilmente a SwitchGear, cumpliendo con los requisitos de "Cinco Prevención" de Switchgear «{2}}
VS 1-24 El interruptor de circuito de vacío tiene muchas ventajas:
1.Estabilidad y confiabilidad
Adopta el mecanismo operativo de primavera integrado de marco más maduro, con más de 20 años de experiencia en el uso del mercado, garantizando la seguridad, la confiabilidad y el alto reconocimiento del mercado .
2.Excelente rendimiento de aislamiento
El circuito conductor principal adopta el cilindro de aislamiento compuesto de resina epoxi de alta resistencia APG, que excede el estándar IEC en términos de rendimiento de aislamiento .
