La estructura de aislamiento de los disyuntores de vacío determina principalmente sus dimensiones físicas, niveles de voltaje y escenarios de aplicación. El objetivo principal de los diferentes diseños de aislamiento es garantizar una rigidez dieléctrica confiable dentro y fuera del disyuntor en condiciones de alto voltaje.
Disyuntor-aislado en aire
Esta es la forma más tradicional y estructuralmente simple.
Características estructurales:
Todos los componentes activos, como el interruptor de vacío, el circuito conductor y los aisladores de soporte, están expuestos al aire.
El aislamiento entre fases y entre fases y tierra (la carcasa del cuadro) depende completamente de los espacios de aire.
Para conseguir una distancia de aislamiento suficiente, su volumen suele ser muy grande.
Principio de funcionamiento:
Aislamiento principal: confiar en una ruta de aire lo suficientemente larga para aislar las partes activas de alto voltaje-del gabinete conectado a tierra.
Aislamiento de fase-a-fase: depende de un gran espacio de aire para aislar partes vivas de diferentes fases.
Ventajas y desventajas:
Ventajas: Estructura intuitiva, proceso de fabricación relativamente simple, bajo costo y fácil inspección y reemplazo de componentes.
Desventajas: Gran volumen: debido a la fuerza de aislamiento del aire relativamente baja (aproximadamente 3 kV/mm), se requiere una gran distancia de seguridad. Susceptible a las influencias ambientales: la humedad (condensación), el polvo, la niebla salina, la contaminación química y la intrusión de animales pequeños pueden reducir significativamente su rendimiento de aislamiento, provocando accidentes por descargas eléctricas. Por lo tanto, se deben proporcionar equipos auxiliares, como calentadores y sistemas de ventilación, para el cuadro.

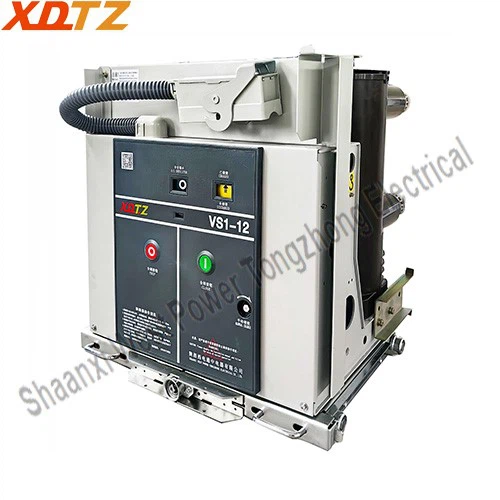

Disyuntor de vacío de cilindro de aislamiento común
Esta estructura se desarrolló para superar las deficiencias del aislamiento de aire puro y actualmente es la tecnología más común en el campo del voltaje medio-.
Características estructurales:
Sobre la base del aislamiento del aire, se agregan materiales aislantes sólidos, generalmente caucho de silicona o resina epoxi, a las áreas de aislamiento críticas (como los extremos móviles y estáticos del interruptor de vacío).
Una forma común es que el tubo de vacío esté encerrado en un casquillo de caucho de silicona con faldones.
Principio de funcionamiento:
Aislamiento principal: Compartido por "material aislante sólido + aire". Los faldones de caucho de silicona no solo brindan una distancia de fuga adicional sino que también previenen eficazmente la descarga de contaminación debido a su hidrofobicidad.
Aislamiento entre fases-a-fase: todavía depende principalmente del aire, pero normalmente se añaden particiones aislantes para mejorarlo.
Ventajas:
Mejora significativamente la contaminación súbita y la resistencia a la humedad, con una mayor adaptabilidad ambiental.
Puede hacerse más compacto que los disyuntores-con aislamiento de aire al mismo nivel de voltaje.
Mejor mantenibilidad, con los componentes principales aún accesibles.
Desventajas: Costo más alto que los disyuntores con aislamiento de aire-y aún no tan compactos como los disyuntores de polo sólido-sellado-.
disyuntor de vacío tipo polos integrados
Esta es actualmente la forma más avanzada y compacta.
Características estructurales:
El interruptor de vacío y sus terminales de conexión superior e inferior y otros componentes conductores principales están moldeados integralmente en resina epoxi mediante un proceso de gel de presión automático para formar un módulo de aislamiento sólido - el "polo".
Principio de funcionamiento:
Aislamiento principal: Casi en su totalidad mediante resina epoxi. La resina epoxi tiene una resistencia de aislamiento extremadamente alta (alrededor de 20 kV/mm), que es de 6 a 7 veces mayor que la del aire.
Aislamiento entre fases-a-fase: debido al fuerte aislamiento principal proporcionado por la resina epoxi, la distancia entre fases se puede diseñar muy pequeña, lo que reduce en gran medida el tamaño total del disyuntor.
Ventajas:
Extremadamente compacto: el volumen más pequeño, lo que lo hace muy adecuado para aplicaciones con espacio-limitado (como barcos, minas y subestaciones tipo caja-).
Alta confiabilidad: Completamente sellado, evitando por completo las influencias ambientales (humedad, polvo, productos químicos), logrando verdaderamente "libre{0}}de mantenimiento".
Alta seguridad: la carcasa de epoxi proporciona una buena protección y dificulta el contacto con piezas vivas.
Desventajas:
Mayor coste de fabricación.
Una vez que el interruptor de vacío interno o los componentes de aislamiento están dañados, no se pueden reparar por separado; Es necesario reemplazar todo el poste, lo que genera altos costos de mantenimiento.
Resumen y selección
La historia del desarrollo de estas tres estructuras de aislamiento refleja la tendencia de los disyuntores de vacío hacia la miniaturización, la alta confiabilidad y la ausencia de mantenimiento-.
Criterios de selección: Insensibilidad al costo y al espacio: se pueden considerar los disyuntores tradicionales-con aislamiento de aire.
Equilibrio entre rendimiento, costo y mantenimiento: los disyuntores con aislamiento compuesto son la opción más común y racional en la actualidad.
Espacio extremadamente limitado, entorno hostil y los más altos requisitos de confiabilidad: se debe dar prioridad a los disyuntores de polos sólidos-sellados; aunque la inversión inicial es mayor, la ventaja de confiabilidad durante todo el ciclo de vida puede ser más valiosa.
nuestroDisyuntor de vacío serio VTZ
Disyuntor de vacío VTZ-12tiene muchas ventajas:Disyuntor de vacío VTZ-12es producido por Shaanxi West Power Tongzhong Electrical Co., Ltd. (modelo especial de Tongzhong Electrical Co., Ltd.) y es una aparamenta para interiores para tensión nominal de 12 kV, CA 50/60 Hz. Adopta un mecanismo operativo modular y es adecuado para diversas empresas industriales y mineras, así como para equipos de redes eléctricas. Se puede utilizar como carrito de mano para usar conAparamenta KYN28A-12, o como unidad fija con enclavamiento mecánico relevante, lo que lo hace adecuado para XGN2 y otros gabinetes fijos.
1.Rendimiento del disyuntor:
E2-C2-M2
2.Mantenimiento conveniente:
El diseño del mecanismo modular permite una fácil sustitución de las bobinas de cierre y apertura sin necesidad de desmontar otros componentes. Esto elimina la necesidad de realizar pruebas o ajustes después del reemplazo, lo que garantiza que los usuarios los reemplacen de forma independiente, lo que hace que el mantenimiento posterior sea más conveniente.
3.Rendimiento de alta conductividad:
El producto cuenta con un circuito conductor bien-diseñado que alcanza 1,1 veces el nivel de aumento de temperatura actual nominal.
4.Amplia gama de aplicaciones:
La serie de productos tiene una amplia gama de aplicaciones, corrientes nominales de 630 A a 5000 A y corrientes de corte nominal de 20 kA a 50 kA. Es adecuado para todos los entornos dentro de una altitud de 4500 metros y temperaturas de funcionamiento de -40 grados a 40 grados.
Admite personalización inteligente:
a. Puede agregar una solución de monitoreo de temperatura inalámbrica con un diseño auto-alimentado para garantizar un funcionamiento seguro y sin mantenimiento-.
b. Tiene una solución de monitoreo de características mecánicas para proporcionar monitoreo en tiempo real-de los datos operativos del interruptor automático para la detección temprana y la resolución de posibles problemas.
do. Tiene una solución de entrada motorizada al gabinete para permitir la operación remota y garantizar la seguridad personal.
d. El envejecimiento de los componentes en tiempo real-se puede detectar mediante pruebas de descarga parcial.
