En los sistemas de energía,transformadores de voltaje(PT) tienen diferentes valores de voltaje secundario, como 100 V y 100/√3 V, que están relacionados con el método de conexión a tierra del sistema y el tipo de voltaje que se mide.
Cuando el voltaje de línea es de 100V
- Para sistemas de punto neutro puestos a tierra directamente (sistemas puestos a tierra de alta corriente), normalmente se utilizan transformadores de voltaje trifásicos, de tres-devanados y de cinco-ramas o tres transformadores de voltaje monofásicos-conectados en una configuración Y0/y0/Δ.
- Cuando el voltaje de la línea primaria está en su valor nominal, el voltaje de la línea secundaria es de 100 V. Por ejemplo, si el voltaje de la línea primaria es de 10 kV, después deltransformador voltajeCuando se convierte la relación, el voltaje de la línea secundaria se estabiliza en 100 V. Se utiliza para conectar instrumentos de medición, dispositivos de protección, etc., que requieren un voltaje de línea de 100 V, lo que hace conveniente que estos dispositivos se diseñen y operen de acuerdo con niveles de voltaje estandarizados.
Cuando el voltaje de fase es 100/√3V
- En un sistema neutro conectado directamente a tierra, el voltaje de la fase secundaria es 100/√3V. Dado que la relación entre el voltaje de línea y el voltaje de fase es Ul=3Uph, y se sabe que el voltaje de línea es 100 V, el voltaje de fase es 100/√3V. En los circuitos de medición y protección, algunos componentes requieren una señal de voltaje de fase, y este valor de voltaje secundario puede cumplir con sus requisitos operativos.
- Para un sistema de punto neutro-sin conexión a tierra (sistema de puesta a tierra de baja-corriente), cuando ocurre una falla a tierra monofásica-, el voltaje de la fase defectuosa cae a cero, mientras que el voltaje de las fases no-defectuosas aumenta al voltaje de línea. En este momento, el voltaje de salida del devanado en triángulo abierto deltransformador voltajees 100V, mientras que el voltaje de fase normal en el lado secundario es 100/√3V. Esto se debe a que, en funcionamiento normal, los voltajes trifásicos-son simétricos y el voltaje de fase es 100/√3V después de la transformación mediante el transformador de voltaje. Cuando ocurre una falla a tierra monofásica-, la salida de 100 V del devanado en triángulo abierto se puede usar para construir un dispositivo de monitoreo de aislamiento para detectar fallas a tierra en el sistema.
- El lado secundario de untransformador voltajeTiene un devanado con un voltaje de salida de 100/3V, que es el devanado de voltaje residual del PT. En un PT trifásico-, el lado secundario está conectado en una configuración de triángulo abierto para protección del relé en caso de una falla a tierra.
-
en conclusión

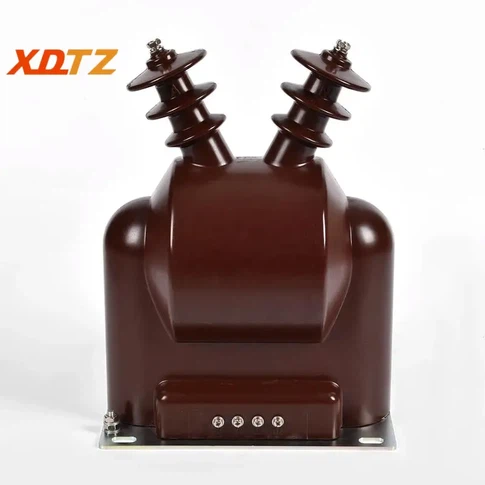

Por lo tanto, la afirmación de que "el voltaje secundario de unTransformador de voltaje JDZW-35es 100V o 100/√3V" es correcto.
