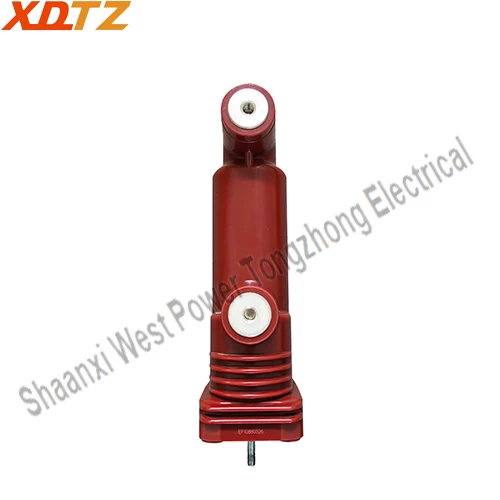

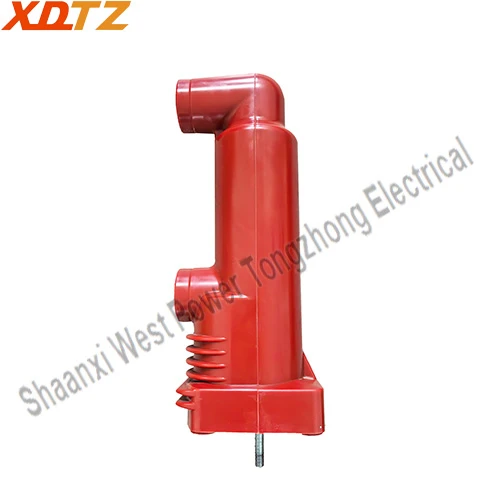

El poste integrado de 12 kV es un componente independiente donde el interruptor en vacío de 12 kV y los conectores conductores están encapsulados con material aislante sólido. Sus principales ventajas incluyen una estructura simple, pocas piezas removibles, alta confiabilidad y excelente capacidad de aislamiento. El polo integrado se forma solidificando el interruptor de vacío y los terminales conductores en una sola unidad utilizando el proceso APG y resina epoxi.

Especificaciones del producto

Hoja de especificaciones

No.

Nombre

Unidad

Datos

Parámetros de voltaje

1	Frecuencia nominal (fr)	Hz	50/60
2	Tensión nominal (Ur)	kV	12
3	Tensión nominal de resistencia a la frecuencia eléctrica de corta duración (1 min) (Ud)	kV	48
4	Tensión nominal soportada por impulso de rayo (pico) (arriba)	kV	75

Parámetros actuales

1	Corriente nominal (Ir)	A	630/1250/1600/2000/2500/3150/4000/5000
2	Corriente nominal de ruptura de cortocircuito (Isc)	ka	25/31.5/40/50
3	Ciclos de funcionamiento a corriente nominal de corte de cortocircuito	Ciclos	30
4	Corriente nominal de resistencia de corta duración (Ik)	ka	25/31.5/40/50
5	Duración nominal del cortocircuito (tk)	s	4
6	Corriente nominal soportada (pico) (Ip)	ka	63/80/100/125
7	Corriente nominal de cierre de cortocircuito (IMC)	ka	63/80/100/125
8	Componente de CC con corriente nominal de interrupción de cortocircuito	%	40
9	Secuencia de funcionamiento estándar	milímetros	O-0.3s-CO-180s-CO O-180s-CO-180s-CO (mayor o igual a 40kA)

Parámetros mecánicos

1	Masa de piezas móviles	kilos	0.5~5
2	Fuerza de contacto de cierre automático	N	70±25~240±80
3	Presión de contacto nominal	N	2000±200~6000±500

Requisitos para las características mecánicas del interruptor

1	Espacio libre entre contacto móvil y fijo	milímetros	9±1
2	Velocidad de apertura promedio (desde el 75% de la distancia del contacto hasta la posición cerrada del contacto)	m/s	1.2±0.2
3	Velocidad de cierre promedio (desde el 30% de la distancia del contacto hasta la posición cerrada del contacto)	m/s	0.7±0.2
4	Tiempo de rebote de cierre de contacto	EM	Menor o igual a 2
5	Cierre y Apertura No Simultaneidad de Contactos	EM	Menor o igual a 2
6	Amplitud de rebote de apertura de contacto	milímetros	Menor o igual a 2

Esperanza de vida

1	Período de almacenamiento	Años	20
2	Resistencia mecánica	Veces	10000
3	Desgaste permitido Espesor de contacto	milímetros	3

Ventajas del producto

El diseño modular con menos piezas extraíbles garantiza una estructura simple y un rendimiento confiable.

①Alta confiabilidad

El aislamiento de la superficie se transforma en aislamiento volumétrico, lo que reduce el efecto de los factores ambientales en comparación con el aislamiento del aire y aumenta considerablemente la resistencia del aislamiento.

②Resistencia de aislamiento mejorada

Fuerte resistencia a la contaminación ambiental, especialmente excelente en la reducción del uso de gas SF6, contribuyendo al objetivo de cero emisiones de gases de efecto invernadero.

③Protección ambiental

‌Aplicaciones de productos

El poste integrado de 12 kV es particularmente adecuado para los sectores de energía, maquinaria, química, metalurgia, minería y otros sectores que operan en todas las condiciones de trabajo, con un voltaje nominal de 12 kV y una frecuencia de 50 Hz/60 Hz.
