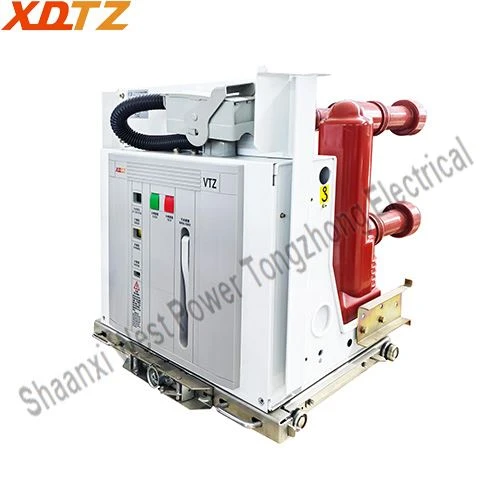

VTZ -12 1250 Un interruptor de circuito de vacío (modelo especial de Tongzhong Electrical Co., Ltd.) es un toque de interruptor interior para el voltaje nominal de 12kV, 1250a, AC 50/60Hz. Adopta un mecanismo operativo modular y es adecuado para varias empresas industriales y mineras, así como equipos de red eléctrica. Se puede usar como una unidad de mano para su uso con Kyn28a -12 SwitchGear, o como una unidad fija con enclavamiento mecánico relevante, lo que lo hace adecuado para XGN2 y otros gabinetes fijos.

Especificaciones del producto

Especificación Smechero

No.	Nombre	Unidad	Datos
1	Voltaje nominal	kV	12
2	Frecuencia nominal	Hz	50/60
3	CalificadoCurrente	A	1250
4	CalificadoPowerFrequisitoWcantoVoltage	kV	48 (en los espacios de contacto) / 42 (al suelo)
5	CalificadoLapegadoImpulseWcantoVoltage	kV	75
6	CalificadoShortCirbaltónBreiniciarCurrente	ka	25/31.5/40/50
7	Calificado ShortCirbaltónMakingCurrent (Peak)	ka	63/80/100/125
8	CalificadoWcantoCurrent (Peak)	ka	63/80/100/125
9	CalificadoDuración deShortCirbaltón	s	4
10	OperanteCYcles aRatadoShortCirbaltónBreiniciarCurrente	Ciclos	E2
11	MecánicoEndurance	Veces	30000
12	Operación estándarSigualdad	-	O -0. 3s-co -180 S-Co
13	Admisible WorejaTmaldición deChacer una entrada	mm	Menos de o igual a 3

MecánicoCharacterística

No.	Nombre	Unidad	Datos
1	Despeje entreMovido y fijo Chacer una entrada	mm	9±1
2	ContactoSobrecarga	mm	3.5±0.5
3	PromedioCvencidoSorinar	m/s	0.7±0.2
4	PromedioOroncaSorinar (AverificaciónSorinarde primera aperturaen6mm)	m/s	1.1±0.2
5	CalificadoChacer una entrada Presión	N	2500±200N(25ka) 3100±200N(31.5ka) 4800±300N(40ka) 6000±500N(50ka)
6	Tiempo de cierre	EM	30-70
7	Horario de apertura	EM	20-50
8	ContactoBulcoDuraciónCvencidoOperación	EM	Menos de o igual a 2
9	NO-SImultaneidad deCierre/Oronca Operacionesde 3-Pcañón	EM	Menos de o igual a 2

Ventajas de productos

VTZ -12 1250 Un interruptor de circuito de vacío tiene muchas ventajas:

Rendimiento del interruptor de circuito:

E2-C2-M2

Mantenimiento conveniente:

El diseño del mecanismo modular permite un reemplazo fácil de las bobinas de cierre y apertura sin la necesidad de desmantelar otros componentes. Esto elimina la necesidad de pruebas o ajustes después del reemplazo, asegurando que los usuarios los reemplace de forma independiente, haciendo que el mantenimiento posterior sea más conveniente.

Alto rendimiento de conductividad:

El producto presenta un circuito conductor bien diseñado que cumple 1.1 veces el nivel de aumento de la temperatura de corriente nominal.

Amplio rango de aplicaciones:

La serie de productos tiene una amplia gama de aplicaciones, corrientes con clasificación de 630A a 5000A, y las corrientes de ruptura de 20ka a 50ka. Es adecuado para todos los entornos dentro de una altitud de 4500 metros y una temperatura de funcionamiento de -40 a 40 grados.

Admite personalización inteligente:

a. Puede agregar una solución de monitoreo de temperatura inalámbrica con un diseño autopotero para garantizar la seguridad y el funcionamiento sin mantenimiento.

b. Tiene una solución de monitoreo de características mecánicas para proporcionar monitoreo en tiempo real de los datos operativos del interruptor de circuito para la detección temprana y la resolución de posibles problemas.

do. Tiene una solución de entrada de gabinete motorizado para permitir una operación remota para garantizar la seguridad personal.

d. El envejecimiento de los componentes en tiempo real se puede detectar mediante pruebas de descarga parciales.
