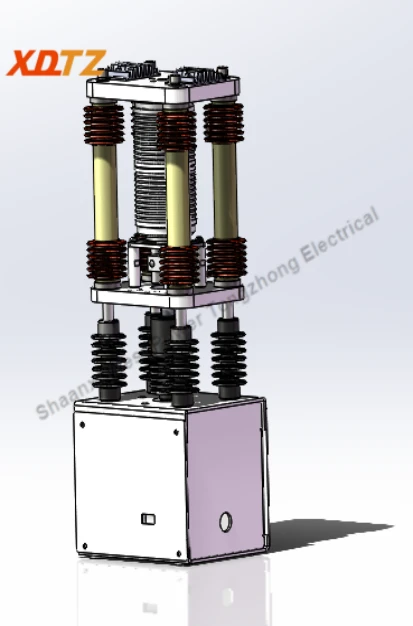

VTZ - 12dm interior -} interruptor de circuito de vacío de magnet permanente de fase (modelo especial de Tongzhong Electric) es un toque de interruptor interior para voltaje nominal de 12kV, AC 50/60Hz. Adopta un mecanismo operativo de imán permanente, control de fase único - y una estructura de diseño vertical. Es adecuado para ocasiones especiales en diversas empresas industriales y mineras y equipos de red eléctrica. Se puede usar para ocasiones especiales, como fallas de conexión a tierra de fase monofásica y bancos de condensadores de conmutación.

Especificaciones del producto

Especificación Smechero

No.	Nombre	Unidad	Datos
1	Voltaje nominal	kV	12
2	Frecuencia nominal	Hz	50/60
3	Corriente nominal	A	1250
4	Potencia nominal - Frecuencia resistente voltaje	kV	48 (valor común) /42 (a través del aislamiento Distancia)
5	Voltaje de soporte de impulso de iluminación nominal	kV	85 (valor común) /75 (a través de la distancia de aislamiento)
6	Corriente de la corriente de ruptura de circuito con clasificación corta -	ka	31.5
7	Clasificado - Short - Circuito que realiza la corriente (pico)	ka	80
8	Corriente de soporte nominal (pico)	ka	80
9	Duración nominal de cortocircuito	s	4
10	Ciclos operativos en la corriente -} Circuito de ruptura de la corriente	Veces	E2
11	Resistencia mecánica	Veces	10000
12	Secuencia de operación estándar	-	O - 0.3S - co-180S-Co
13	All0wable con grosor de contactos	mm	Menos de o igual a 3

Mcaracterísticas mecánicasTcapaz

No.	Nombre	Unidad	Datos
1	Liquidación entre contactos abiertos	mm	11±1
2	Sobre - viajar	mm	3.5±0.5
3	Velocidad de cierre promedio	m/s	0.7±0.2
4	Velocidad de apertura promedio (velocidad promedio a 6 mm de apertura inicial)	m/s	1.1±0.2
5	Calificación agregada Fuerza final de contacto externo	N	3100 ± 200n (31.5ka)
6	Hacer tiempo	EM	Menos de o igual a 25
7	Tiempo de ruptura	EM	Menos de o igual a 10
8	Duración de rebote de contacto en la operación de cierre	EM	Menos de o igual a 2

Ventajas de productos

VTZ - 12dm El interruptor de circuito de aspirador permanente monofásico interior tiene muchas ventajas:

Rendimiento del interruptor de circuito:

E2-C2-M2;

Estable y confiable:

Mecanismo de imán permanente, diseño de fase único -, control independiente de las fases A, B y C;

Alta conductividad:

Un diseño de circuito conductivo racional cumple con un nivel de aumento de temperatura de 1.1 veces la corriente nominal;

Alta adaptabilidad:

El tamaño compacto y el diseño independiente lo hacen adecuado para una variedad de aplicaciones.

Aplicaciones de productos

VTZ - 12dm El interruptor de vacío de aspirador permanente monofásico interior tiene muchas aplicaciones:

Single - fase de interruptores de circuito de conexión a tierra;

Fase - Sitio de compensación de potencia reactiva y de cambio;

Sitio de protección del sistema de cuadrícula eléctrica;

Sitio de prueba especial

Dibujo de esquema de productos

Diagrama de cableado secundario

El mecanismo en sí no tiene una unidad de control, y el cableado secundario es como se muestra a continuación:

El diagrama de cableado típico del controlador de imán permanente externo es el siguiente:
