Descripción de los productos

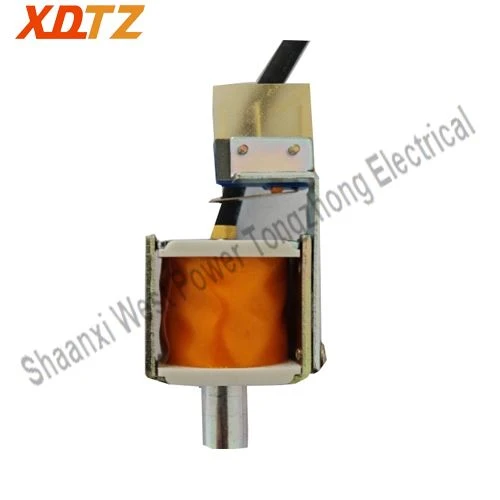

El electromagnet de bloqueo VTZ es el componente central del sistema anti-misoperación del interruptor de circuito de vacío . pertenece al dispositivo de accionamiento electromagnético, que realiza el bloqueo forzado del interruptor de circuito en condiciones específicas a través de un mecanismo de interlocción mecánico y eléctrico . sus funciones de núcleo incluyen:

1. Condiciones de operación restringidas: Cuando el interruptor de circuito no está almacenado en energía, no está en su lugar o el sistema tiene una falla, la bobina de bloqueo desencadena la fuerza electromagnética para evitar la operación de apertura y cierre, evitando comportamientos peligrosos como la operación de rastro y carga .

2. Control del circuito: después del cierre, el circuito de cierre se corta automáticamente para evitar acciones repetidas causadas por señales de control anormales .

3. Realización entrelazada: vinculada con la posición del interruptor del circuito, estado de almacenamiento de energía, etc. ., para garantizar la función "cinco protección" (como evitar la entrada accidental en el intervalo energizado) .

Características de composición y diseño:

1) Conjunto de electromagnet: incluye bobina y núcleo de hierro . Después de que la potencia está encendida, la bobina genera fuerza magnética para conducir el núcleo de hierro de bloqueo .

2) Contacto auxiliar: se utiliza para retroalimentar el estado de bloqueo y controlar el circuito encendido y apagado .

Parámetro técnico de productos

Voltaje (v)	DC 220	DC 110
Diámetro del alambre (mm)	0.05	0.07
Número de turnos (n)	31000	16000
Resistencia (Ω)	12000±960	4500±360
Viajes deportivos (mm)	7.5-8
Tiempo de respuesta de acción electromagnética (MS)	Menos de o igual a 60
Vida mechnical (tiempos)	Mayor o igual a 10000
Rango de temperatura de funcionamiento (grado)	-40-+40
Voltaje de resistencia de frecuencia de potencia/1min	2000V sin desglose y generación de calor
