En los sistemas de distribución de energía de bajo-voltaje,disyuntoresactúan como "guardianes" de la seguridad del circuito. Sin embargo, los disparos frecuentes durante el funcionamiento real suelen causar dolores de cabeza al personal de mantenimiento. El disparo no es simplemente una falla del equipo; por lo general apunta a cuatro causas fundamentales. Aclarar estas causas es un requisito previo para un diagnóstico de fallas eficiente y garantizar la confiabilidad del suministro eléctrico.
La sobrecarga es la condición de disparo más común.
La esencia de la sobrecarga es el efecto de acumulación de calor. Cuando cargas de alta-potencia, como aires acondicionados y calentadores de agua eléctricos, se conectan al circuito simultáneamente, la corriente de funcionamiento se aproxima o supera eldisyuntorumbral nominal durante un período prolongado. Según la ley de Joule, un aumento de la corriente hace que el calor generado en la línea aumente cuadráticamente. La tira bimetálica dentro del disyuntor se dobla y deforma debido al calor, provocando el disparo cuando se alcanza el umbral de funcionamiento. Vale la pena señalar que los cables demasiado delgados o las conexiones flojas en los terminales aumentan significativamente la resistencia de contacto. La alta temperatura localizada resultante exacerba aún más la acumulación de calor, provocando lacortacircuitosdispararse anormalmente incluso cuando no se excede la potencia total.
Las fallas de cortocircuito-son la causa más destructiva
Cuando un conductor de fase está en contacto directo con el conductor neutro, o cuando un conductor de fase sufre un cortocircuito-a tierra, la impedancia del circuito se acerca instantáneamente a cero y la corriente de cortocircuito-puede alcanzar decenas de veces la corriente nominal. En este momento, la unidad de disparo electromagnética dentro del disyuntor se activará instantáneamente, logrando un disparo instantáneo con "retraso cero-". Los cortocircuitos generalmente se originan por daños en la capa de aislamiento de la línea causados por una fuerza externa o por averías de componentes internos de aparatos eléctricos (como condensadores y transistores de potencia). Estos fallos suelen ir acompañados de características evidentes como olor a quemado y humo. Durante la resolución de problemas, primero se deben desconectar todas las cargas y luego se debe localizar el punto de falla mediante pruebas de resistencia de aislamiento segmentadas.
El disparo por corriente de fuga a menudo se diagnostica erróneamente como un cortocircuito.
Disyuntorescon protección contra corriente de fuga (RCBO) tienen un transformador de corriente de secuencia cero-incorporado-para monitorear la suma vectorial del conductor de fase y el conductor neutro. Cuando el aislamiento de la línea o del equipo envejece o se humedece, provocando que algo de corriente se escape a través de la ruta de conexión a tierra, la suma vectorial no es cero. Una vez que la corriente residual excede el valor operativo establecido (generalmente 30 mA en aplicaciones domésticas y 30 mA-300 mA en aplicaciones industriales), el módulo de protección de corriente residual activa un disparo en milisegundos. Las características típicas de este tipo de averías son: disparo inmediato tras el cierre, y salta el botón de reset (indicador de corriente de fuga), lo que difiere claramente del comportamiento de sobrecarga o cortocircuito.
No se deben ignorar el estado del equipo en sí ni las interferencias ambientales.
Después de repetidas interrupciones de alta-corriente, la erosión del contacto del disyuntor conduce a una mayor resistencia de contacto, lo que resulta en un aumento adicional de temperatura bajo carga normal y provoca fallas de funcionamiento en el disparo térmico. Además, en entornos de alta-temperatura y alta-humedad, la desviación de parámetros de los componentes electrónicos o una fuerte interferencia electromagnética con el circuito de detección de corriente residual también pueden provocar un disparo no-defectuoso.
En resumen, la solución de problemas de disparo debe seguir el principio de "primero externo, segundo interno; primero simple, segundo complejo". Primero, desconecte todas las cargas y pruebe la restauración de energía. Si aún se dispara, concéntrese en verificar el aislamiento de la línea ycortocircuitos; si se dispara bajo carga, calcule la coincidencia de potencia y diámetro del cable. Localizar con precisión la causa es crucial para eliminar peligros ocultos en su origen y garantizar-la estabilidad del sistema a largo plazo.

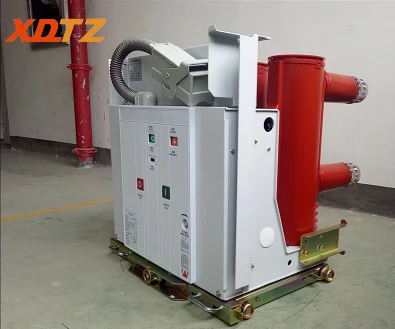

ISi quieres saber más sobreVTZ-Serie 12 Interior Fase selectivaConmutación del disyuntor de vacío inteligente,por favor contáctenos en cualquier momento.
