En sistemas de distribución de energía de alto-voltaje, interruptores de carga, interruptores de desconexión ydisyuntores de vacíoson los tres tipos de equipos más comunes y fáciles de confundir. Aunque todos realizan la tarea de conmutar circuitos, difieren fundamentalmente en su capacidad de extinción de arco-, condiciones de funcionamiento y funciones de protección. Una comprensión correcta de sus respectivas funciones es fundamental para garantizar la seguridad de los equipos y proteger la vida del personal de mantenimiento.

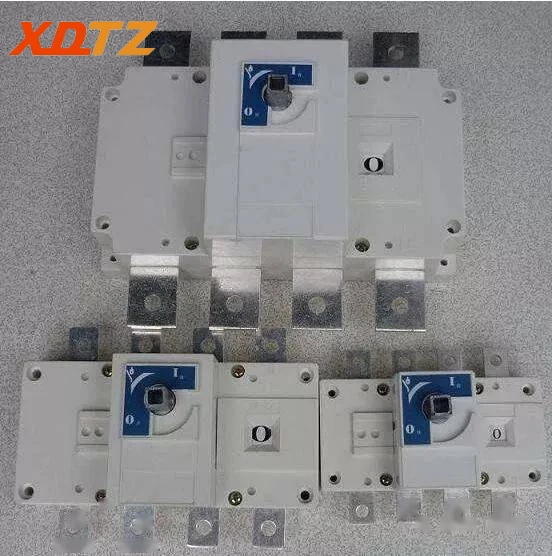

1.Interruptores de desconexión: solo función de aislamiento, sin capacidad de extinción de arco-
Los interruptores de desconexión tienen la estructura más simple y no están equipados con ningún dispositivo de extinción de arco-. Su única misión principal es "establecer un punto de desconexión física visible". Una vez que se ha confirmado que la línea está sin corriente por otros medios, operar el interruptor de desconexión aísla completamente el equipo bajo mantenimiento del suministro de energía, proporcionando una credencial de seguridad clara para trabajos posteriores.
Es particularmente importante tener en cuenta que los interruptores de desconexión nunca deben operarse bajo carga. No pueden interrumpir la corriente de carga normal, y mucho menos la corriente de falla de cortocircuito-. La operación forzada provocará un arco fuerte, provocando que el equipo se queme o incluso lesiones personales. En la práctica, solo se permite el uso de interruptores de desconexión para conmutar corrientes extremadamente pequeñas, como la corriente de carga del bus, la corriente de excitación del transformador de voltaje o la corriente de excitación del transformador descargado, y estas deben controlarse estrictamente dentro del rango permitido del equipo.
2.Interruptor de carga: Operable bajo carga, pero incapaz de manejar cortocircuitos
En comparación con los interruptores de desconexión, los interruptores de carga tienen un dispositivo de extinción de arco-simple, por lo que poseen la capacidad de abrirse y cerrarse bajo carga. Pueden conectar y desconectar de forma segura la corriente de carga nominal y permitir una corriente de sobrecarga a corto plazo-de un determinado múltiplo.
Sin embargo, la capacidad de extinción de arco-de los interruptores de carga es limitada, lo que los hace ineficaces contra fallas repentinas de cortocircuito-. Por lo tanto, en aplicaciones prácticas, deben usarse en serie con fusibles limitadores de corriente de alto-voltaje-para formar un "sistema eléctrico combinado"-el funcionamiento normal lo realiza el interruptor de carga y, en caso de un cortocircuito, el fusible se funde rápidamente, interrumpiendo la corriente de falla. Esta solución es moderadamente costosa y se utiliza ampliamente en transformadores de distribución de pequeña-capacidad (generalmente por debajo de 800 kVA) y líneas de estaciones de conmutación.
3.Disyuntor de vacío: Un dispositivo de protección versátil capaz de interrumpir fallas de cortocircuito-
Disyuntores de vacíoutiliza alto vacío como medio de extinción de arco-y posee un rendimiento de extinción de arco extremadamente excelente. No solo puede encender y apagar con frecuencia la corriente de carga en condiciones normales, sino que, lo que es más importante, cuando el sistema experimenta fallas graves como cortocircuitos, sobrecargas o subtensión, el disyuntor puede activar instantáneamente su mecanismo de protección, cortando la enorme corriente de cortocircuito-y protegiendo eficazmente las líneas y equipos aguas abajo.
La función de protección del disyuntor no se implementa de forma aislada; Por lo general, necesita cooperar con transformadores de corriente y varios dispositivos de protección de relés para lograr múltiples estrategias de protección inteligentes, como disparo instantáneo, protección contra sobrecorriente y protección contra fugas. Su capacidad de corte puede ser muy alta, por lo que se usa ampliamente en circuitos de motores de alta-potencia con arranques frecuentes, grandes líneas de salida de transformadores y ubicaciones críticas, como subestaciones centrales.
4.Resumen de selección y advertencias de seguridad
Aclarando la relación entre los tres: los interruptores de desconexión solo proporcionan aislamiento de seguridad y no tienen función de protección; El funcionamiento bajo carga está estrictamente prohibido. Los interruptores de carga se pueden abrir y cerrar bajo carga y, junto con los fusibles, pueden soportar sobrecargas, pero no pueden interrumpir cortocircuitos.Disyuntores de vacíoTienen las funciones más completas, pueden interrumpir cortocircuitos y asumir la responsabilidad de la protección activa.
Otro detalle que vale la pena señalar: después de que se abre un interruptor de desconexión, su estado de interrupción y su posición abierto/cerrado son la única relación definida garantizada por el enclavamiento mecánico; El personal de mantenimiento puede confiar completamente en su efecto de aislamiento. Cuando se dispara un disyuntor convencional, si un mecanismo interno falla, es posible que los contactos no se separen realmente. Por lo tanto, no puede usarse solo como método de aislamiento de mantenimiento y debe usarse junto con un interruptor de desconexión.
Seleccionar y utilizar correctamente estos tres tipos de interruptores no es solo un requisito básico para el cumplimiento técnico, sino también una línea roja inviolable para la seguridad en el trabajo en alta tensión-.
