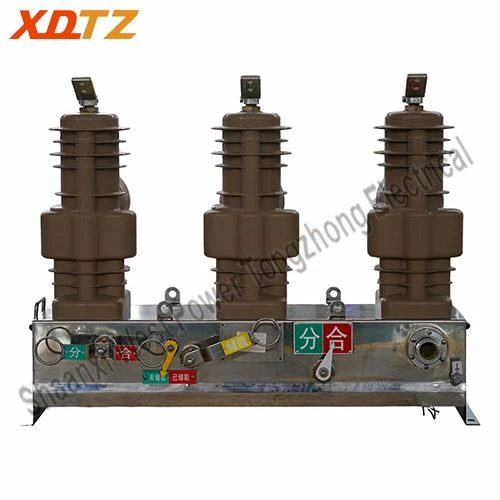

El disyuntor de vacío para exteriores ZW32-12 (en lo sucesivo, "disyuntor") es una aparamenta trifásica de alto voltaje para exteriores de CA de 50 Hz que se utiliza principalmente en sistemas de distribución al aire libre de 10 kV de redes rurales y urbanas, como medio de interrupción y corrientes de carga de cierre, corrientes de sobrecarga y corrientes de cortocircuito; También se puede utilizar en otros lugares similares;Características estructurales: El disyuntor consta de pilares trifásicos y un mecanismo de accionamiento, con una estructura sencilla. El pilar adopta un aislamiento sólido de resina epoxi, que tiene las ventajas de resistencia a altas y bajas temperaturas, resistencia a los rayos UV y resistencia al envejecimiento; Rendimiento del disyuntor: E2-C2-M2.

Especificaciones del producto

Hoja de especificaciones

No.	Nombre	Unidad	Datos
1	Tensión nominal	kV	12
2	Frecuencia nominal	Hz	50
3	ClasificadoCactual	A	630/1250
4	ClasificadoPflor FfrecuenciaWestando de pieVoltage	kV	34 (prueba húmeda)/42 (prueba seca)
5	ClasificadoLrayoIpulsoWestando de pieVoltage	kV	75 (valor común) /75 (a lo largo de la distancia de aislamiento)
6	ClasificadoShort-CcircuitoBleyendoCactual	ka	25/31.5
7	ClasificadoShort-CcircuitoMhaciendoCactual (Ppico)	ka	63/80
8	ClasificadoWestando de pieCactual (Ppico)	ka	63/80
9	ClasificadoDduración deShort-Ccircuito	s	4
10	OperanteCciclos enRcomidoShort-CcircuitoBleyendoCactual	Veces	E2
11	MecánicoEresistencia	Veces	10000
12	Funcionamiento estándarSsecuencia	-	O-0.3s-CO-180s-CO
13	Admisible WorejaTespesor deCcontacto	milímetros	Menor o igual a 3

MecánicoCcaracteristicas

No.	Nombre	Unidad	Datos
1	Liquidación entreMovido y fijo Ccontacto	milímetros	9±1
2	ContactoSobrecarrera	milímetros	3.5±0.5
3	PromedioCvencidoSorinar	m/s	0.7±0.2
4	PromedioOentradaSorinar (ApromedioSorinarde Primera Aperturaen6milímetros)	m/s	1.1±0.2
5	ClasificadoCcontactoPresión	N	2500±200N(25kA) 3100±200N(31,5kA) 4800±300N(40kA)
6	Hora de cierre	EM	30-70
7	Hora de apertura	EM	20-50
8	ContactoBonzandoDuración enCvencidoOoperación	EM	Menor o igual a 2
9	No-SimultaneidaddeCierre/OentradaOperacionesde 3-Phase	EM	Menor o igual a 2

Ventajas del producto

El disyuntor de vacío para exteriores ZW32-12 tiene muchas ventajas:

1.Rendimiento principal después de conectar otros dispositivos:

1) El interruptor de aislamiento exterior y el disyuntor se pueden instalar para formar un cuerpo, el disyuntor y el interruptor de aislamiento tienen un mecanismo de enclavamiento confiable, con función anti-mal funcionamiento.

2) Se puede instalar con PT electrónico externo, de modo que el disyuntor tenga una fuente de alimentación operativa y tenga protección contra sobretensiones y sobrecorriente, en función de control remoto cercano.

3) El pararrayos se puede instalar y el pararrayos se puede instalar en el lado de potencia o en el lado de carga según las necesidades del usuario.

4) Se puede combinar con el dispositivo de automatización de la red de distribución para formar un reconectador de vacío exterior, un seccionador y un equipo de control inteligente.

5) Se puede utilizar con el sistema de monitoreo remoto del interruptor de columna, utilizando comunicación inalámbrica GPRS, para lograr un monitoreo remoto en tiempo real del disyuntor de aire real al aire libre, para cumplir con los requisitos de la automatización de la distribución.

2.Amplia gama de uso: adaptarse al entorno hostil, el producto puede soportar temperaturas bajas de menos 25 grados. Cumplir con los requisitos de altitud de 2000 m. Bajo requisitos especiales, el mínimo puede alcanzar -40 grados y los requisitos especiales pueden alcanzar una altitud de 4000 metros.
