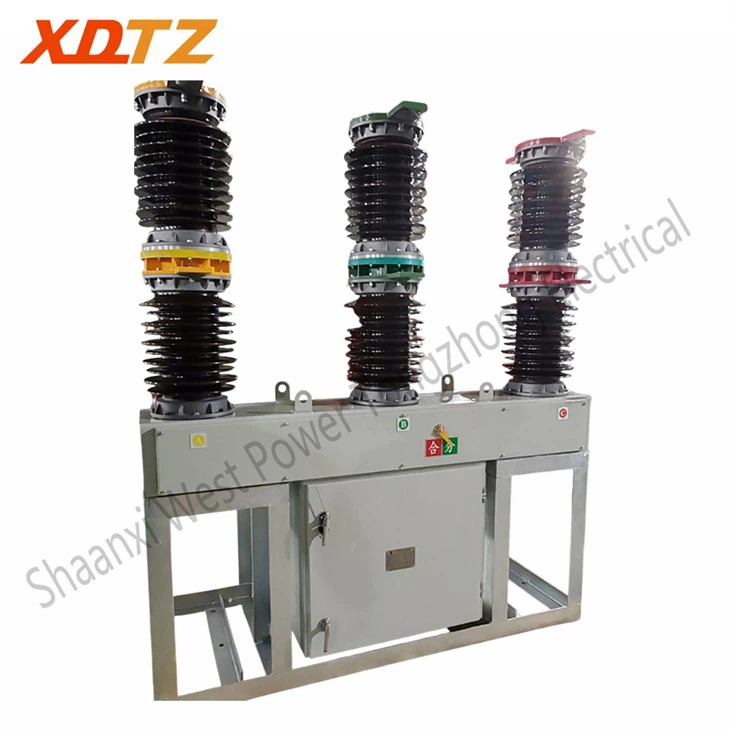

ZW 7-40. 5 interruptor de circuito de vacío al aire libre con transformador de corriente externa (en adelante, como "con CT") es un equipo trifásico de CA 50Hz, 40.5kV de voltaje medio exterior. Se puede usar para hacer y romper corrientes de carga, corrientes de sobrecarga y corrientes de cortocircuito. El producto presenta una estructura racional y un fácil mantenimiento. Está disponible con transformadores de corriente opcionales, lo que permite múltiples variaciones y devanados para cumplir con los requisitos de medición, medición y protección.

EspecificaciónSmechero

No.	Nombre	Unidad	Datos
1	Voltaje nominal	Kv	40.5
2	Frecuencia nominal	Hz	50
3	CalificadoCurrente	A	630/1250/1600/2000/2500
4	CalificadoPpoder FrequisitoWcantoVoltaje	Kv	85(Prueba húmeda) / 95(Prueba seca)
5	CalificadoLenriquecedorningeridoImpulseWcantoVoltaje	Kv	185
6	CalificadoShortCirbaltónBreiniciarCurrente	ka	25/31.5
7	Calificado ShortCirbaltónMenemigoCactual Peak)	ka	63/80
8	CalificadoWcantoCactual Peak)	ka	63/80
9	CalificadoDuración deShortCirbaltón	s	4
10	OperanteCYcles aRatadoShortCirbaltónBreiniciarCurrente	Veces	E2
11	MecánicoEndurance	Veces	10000
12	Operación estándarSigualdad	-	O -0. 3s-co -180 S-Co
13	Admisible WEAr Tmaldición deChacer una entrada	milímetro	Menos de o igual a 3

Características mecánicas

No.	Nombre	Unidad	Datos
1	Despeje entreMovido y fijo Chacer una entrada	milímetro	19±2
2	ContactoSobrecarga	milímetro	4±1
3	PromedioCvencidoSorinar	m/s	0.8±0.2
4	PromedioOroncaSorinar (AverificaciónSorinarde primera aperturaen12milímetros)	m/s	1.7±0.3
5	CalificadoChacer una entradaPresión	N	3100±200N (25ka/31.5ka) 4800±300N(40ka)
6	Tiempo de cierre	EM	30-70
7	Horario de apertura	EM	20-50
8	ContactoBulcoDuraciónCvencidoOperación	EM	Menos de o igual a 3
9	NO-SImultaneidaddeCierre/OroncaOperacionesde 3-Pcañón	EM	Menos de o igual a 2

Ventajas de productos

ZW 7-40. 5 El interruptor de circuito de vacío exterior con transformador de corriente externa tiene muchas ventajas:

Rendimiento del interruptor de circuito

E2-C2-M2

Mantenimiento fácil

El diseño del mecanismo modular permite el reemplazo de las bobinas de cierre y apertura sin desmantelar otros componentes. Los usuarios pueden reemplazar fácilmente las bobinas, y no se requieren pruebas ni ajuste después del reemplazo, haciendo que el funcionamiento y el mantenimiento futuro sean más convenientes.

Diseño al aire libre estandarizado

El tipo de columna de porcelana cumple con el estándar ambiental de nivel IV de contaminación, con un rendimiento razonable resistente al agua y resistente a la corrosión. Está equipado con un controlador de condensación interna.

Amplia gama de aplicaciones

El producto está diseñado para soportar entornos hostiles y puede soportar temperaturas bajas tan bajas como -25 grado. Cumple con los requisitos para la operación en altitudes de hasta 2000 metros. En condiciones especiales, puede funcionar en temperaturas tan bajas como -40 y usarse en altitudes de hasta 4000 metros.

Transformador de corriente externa

El transformador de corriente externo se puede reemplazar en cualquier momento, lo que permite la expansión de la capacidad y las actualizaciones del sistema.

Aplicaciones de productos

ZW 7-40. 5 El interruptor de circuito de vacío exterior con transformador de corriente externa tiene muchas aplicaciones:

Subestación al aire libre de 110kV o 220kV, línea de alimentación de transmisión y transformación de 35kV y transformación

Sistema de energía de la red agrícola

Sistema de protección de la subestación del generador de var estático (SVG)

Dibujo de esquema de productos

ZW7-405 Outdoor Vacuum Circuit Breaker with External Current Transformer Outline Drawing

Diagrama de cableado secundario

ZW7-405 Outdoor Vacuum Circuit Breaker with External Current Transformer Secondary Wiring Diagram
